A Shelly redőnyvezérlő egy kis méretű, Wi-Fi-képes relé. A meglévő fali kapcsoló és a redőnymotor közé kötik be, így a motoros redőny telefonról, időzítéssel vagy okosotthon-rendszerből is mozgatható, a megszokott kapcsoló pedig ugyanúgy működik tovább. Az alábbiakban bemutatjuk, melyik típus mire való, mit kell tudnia a motornak, hogyan zajlik a bekötés és a kalibrálás, és mikor érdemes szakemberre bízni a teljes rendszert.
Röviden
- A Shelly vezérlő a kétirányú, 230 V-os, vezetékes, kapcsolóval működtetett redőnymotorokhoz való. A csak rádiós távirányítóval vezérelt motoroknál általában más megoldás kell.
- A népszerű Shelly 2.5-öt a gyártó már kivezette. Helyette az újabb kétcsatornás relék és a kifejezetten árnyékolókhoz készült Shelly Shutter választható.
- A relét redőny (cover) üzemmódba kell állítani és kalibrálni, különben nem működik a pontos pozícióvezérlés.
- A vezérlés a helyi Wi-Fi-hálózaton internet nélkül is megy, a távoli eléréshez felhőkapcsolat kell.
- A bekötés hálózati feszültségen történik, ezért villanyszerelői feladat.
Tartalomjegyzék
- Hogyan működik a Shelly redőnyvezérlő?
- Melyik Shelly modell illik a redőnyhöz?
- Milyen redőnymotorral működik a Shelly?
- A bekötés menete lépésről lépésre
- Beállítás és kalibrálás
- Wi-Fi-s redőnyvezérlés otthon és távolról
- Automatizálás: hőség, napszak, biztonság
- Biztonság és hibakeresés
- A mi tapasztalatunk
- Okos redőny kulcsrakészen, Budapesten és környékén
- Gyakran ismételt kérdések
- Források
Hogyan működik a Shelly redőnyvezérlő?
A hagyományos motoros redőnynél a fali kapcsoló két irányba ad feszültséget a motornak: az egyik szál felhúzza, a másik leengedi a redőnyt. A Shelly relé ezt a két irányt veszi át. A kapcsoló a relé bemeneteire kerül, a motor a kimeneteire. A relé a beérkező jelek alapján dönti el, melyik irányba és meddig jár a motor.
A gyártó leírása szerint a Shelly Shutter teljesítményméréssel ellátott árnyékolóvezérlő, amellyel a redőny mobiltelefonról, számítógépről vagy otthonautomatizálási rendszerből is irányítható. A teljesítménymérés nem csupán statisztika. A relé jellemzően a motor áramfelvételéből érzékeli, mikor ér a redőny a végállásba, és ebből számolja ki, hol áll éppen a lamellasor.
A gyakorlatban ez három dolgot jelent a lakóknak:
- Kényelem: a redőny egy érintéssel, csoportosan vagy menetrend szerint mozog.
- Pontos pozíció: beállítható, hogy a redőny például csak 30%-ig engedjen le, ne csak teljesen fel vagy le mozogjon.
- Megmaradó kézi vezérlés: a fali kapcsoló akkor is működik, ha a Wi-Fi éppen nem elérhető.
Ha még csak most ismerkedik a témával, a motoros redőny működéséről és előnyeiről szóló cikkünk jó kiindulópont, mert a Shelly csak egy már motoros redőnyt tud okossá tenni.
Melyik Shelly modell illik a redőnyhöz?
A hazai fórumokon és leírásokban legtöbbször a Shelly 2.5 neve kerül elő, ezt azonban a gyártó már nem gyártja és nem értékesíti. Aki most vásárol, az újabb generációk közül választ. A főbb irányok:
| Típus | Mire való | Fontos tudnivaló |
|---|---|---|
| Shelly 2.5 | Kétcsatornás relé, redőny üzemmóddal | Kivezetett termék, meglévő rendszereknél még gyakori |
| Újabb kétcsatornás relék (2PM család) | Két külön áramkör vagy egy redőnymotor vezérlése | Redőny üzemmódban egy motort kezelnek |
| Shelly Shutter | Kifejezetten árnyékolók vezérlésére | Szkriptelés, MQTT és KNXnet/IP támogatás |
| DIN-sínes, elosztószekrénybe szerelhető vezérlők | Központi bekötés több redőnyhöz | Akkor jó, ha a motorok vezetékei a szekrénybe futnak |
A Shelly Shutter a gyártó szerint továbbfejlesztett processzorral és nagyobb memóriával készül, és támogatja a szkriptelést, az MQTT-t és a KNXnet/IP-kommunikációt. Ez annak fontos, aki a redőnyöket összetettebb házautomatizálási rendszerbe kötné be, ahol az árnyékolás a fűtéssel, a riasztóval vagy az időjárás-állomással együtt dolgozik. A több rendszert összefogó okosotthon-telepítés és hálózatépítés jellemzően már tervezést igényel, nem csak egy-egy relé beépítését.
A Shelly 2.5 oldalán a Google, a Samsung SmartThings és az Alexa integráció szerepel, így a meglévő 2.5-ös rendszerek hangvezérléssel is jól használhatók. Ha a lakásban már működik ilyen relé, nem kell azonnal cserélni. Bővítéskor viszont érdemes az újabb típusokban gondolkodni, hogy egységes maradjon az alkalmazás és a frissítési ciklus.

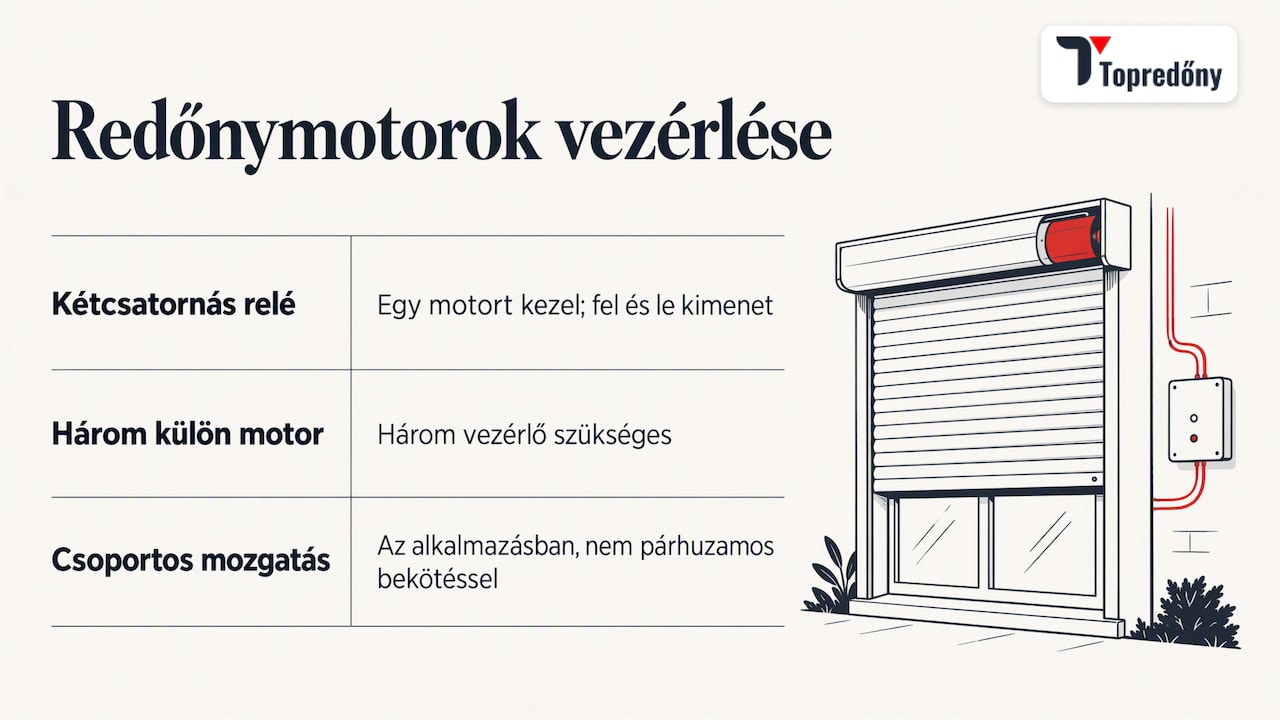

Egy vezérlő egy motorhoz
Redőny üzemmódban egy kétcsatornás relé egy motort kezel: a két kimenet a fel és a le irány. Ha egy nappaliban három ablakon van redőny, és mindegyiknek külön motorja van, három vezérlőre lesz szükség. A csoportos mozgatást az alkalmazásban lehet beállítani, nem a motorok párhuzamos bekötésével.
Milyen redőnymotorral működik a Shelly?
A Shelly redőnyvezérlés alapfeltétele a vezetékes, kétirányú motor. Ez a hazai motoros redőnyök jelentős részére igaz: a motorból jellemzően négy ér jön ki (fel irány, le irány, nulla és védőföld), és fali kapcsolóval működik.
Kevésbé egyszerű a helyzet ezekben az esetekben:
- Csak rádiós (RF) távirányítós motorok: itt a motor saját vevőegységgel dolgozik, nincs külön fel és le vezeték, ezért a Shelly relé általában nem tud közéjük ékelődni.
- Elektronikus végállású, saját vezérlővel szerelt motorok: működhetnek, de a kalibráláskor figyelni kell a motor saját logikájára.
- Kézi redőnyök: ezekhez előbb motor kell. Hogy ez hogyan oldható meg utólag, arról az elektromos redőny utólagos korszerűsítéséről szóló írásunkban részletesen írunk.
Ha a redőny rádiós távirányítóval megy, és ezt szeretné okossá tenni, érdemes előbb megnézni, mit tud a meglévő rendszer. A redőny távirányító programozásáról és az okosrendszerekről szóló cikkünk segít eldönteni, elég-e a gyári megoldás bővítése, vagy a motorcsere a jobb út.
A bekötés menete lépésről lépésre
A Shelly 2.5 útmutatója 110–240 V váltakozó vagy 12–24 V egyenfeszültségű tápellátást ad meg, a gyártói adatlap pedig 0,5–1,5 mm² keresztmetszetű vezetéket és legfeljebb 0,4 Nm sorkapocs-nyomatékot ír elő. A sorkapcsok jelölése a készüléken van, és a bekötés logikája a típusok között hasonló.
Fontos: az alábbi lépések a folyamat megértését szolgálják, nem házi szerelési útmutatónak készültek. A Shelly Shutter magyar nyelvű útmutatója is kimondja, hogy a hálózatra kötést szakképzett villanyszerelőnek kell végeznie, a vezetékek feszültségmentességének ellenőrzése után.
- Feszültségmentesítés: a redőny áramkörét a kismegszakítónál le kell kapcsolni, majd műszerrel ellenőrizni, hogy valóban nincs feszültség.
- A fali kapcsoló kiszerelése: a kapcsolódobozban el kell férnie a relének, ezért gyakran mélyített doboz kell.
- Tápellátás: a fázis az L, a nulla az N sorkapocsra kerül. Nullavezeték nélkül a relé nem kap tápot, ezért régebbi lakásoknál ezt előre meg kell nézni.
- A motor bekötése: a motor két irányvezetéke az O1 és O2 kimenetre kerül, a motor nullája az N-re, a védőföld a motor védőföldjéhez.
- A fali kapcsoló bekötése: a kapcsoló két kimenete az SW1 és SW2 bemenetre kerül, így a kézi vezérlés megmarad.
- Visszakapcsolás és első próba: a kismegszakító visszakapcsolása után a relé saját Wi-Fi-hálózatot hoz létre, ezen keresztül lehet párosítani.
A villamos munkák szabályairól és arról, mire figyeljen, amikor szakembert választ, a megbízható villanyszerelő kiválasztásáról szóló összefoglaló ad jó támpontot.
Gyakori bekötési hibák
- Felcserélt irányok: a „fel” gombra lefelé megy a redőny. Ez az alkalmazásban is megfordítható, nem kell újra szerelni.
- Hiányzó nulla: a relé nem indul el. Ilyenkor vezetéket kell húzni a dobozba.
- Szűk doboz: a túlzsúfolt dobozban a relé melegszik, ami hosszabb távon gondot okozhat.
Beállítás és kalibrálás
A bekötés után a relét az alkalmazásban redőny (cover vagy Roller Shutter) üzemmódba kell állítani. A független Shelly.guide útmutató szerint ez alapvető lépés, mert ez kapcsolja be a két irány közötti reteszelést, vagyis azt, hogy a motor soha ne kapjon egyszerre fel és le jelet. Ugyanerre a feladatra két egymástól független relé sokkal kockázatosabb megoldás.
A következő lépés a kalibrálás. A relé ilyenkor magától végigjáratja a redőnyt egyszer teljesen fel, majd teljesen le, és megméri, mennyi idő alatt teszi meg az utat. Kalibrálás nélkül a pozíciókövetés nem működik, így a százalékos vezérlés sem.
Hasznos beállítások a kalibrálás után:
- Kapcsoló típusa: nyomógomb vagy billenőkapcsoló, a fali kapcsolóhoz igazítva.
- Irány megfordítása: ha a bekötés fordított lett.
- Akadályérzékelés: a Shelly 2.5 oldalán akadályérzékelés, túlmelegedés- és túlterhelés-védelem szerepel redőny üzemmódban.
- Kedvenc pozíciók: például egy „árnyékolás” állás, amely csak részben engedi le a redőnyt.
A Shelly kalibrálása a relé oldaláról méri a futásidőt, a motor saját végállásait viszont nem írja felül. Ha a redőny eleve túlfut vagy nem ér le teljesen, azt a motoron kell beállítani. Ennek menetét a végállás beállításáról szóló cikkünk mutatja be.
Wi-Fi-s redőnyvezérlés otthon és távolról
A gyártó szerint a Shelly Shutter helyi Wi-Fi-hálózaton önállóan is működik, felhőszolgáltatáson keresztül pedig távolról is elérhető. Ez a gyakorlatban két szintet jelent:
- Helyi vezérlés: otthon, a saját hálózaton a telefon vagy az okosotthon-központ internet nélkül is eléri a relét. Ha szolgáltatói hiba miatt nincs net, a redőny ugyanúgy mozog.
- Távoli vezérlés: nyaralás közben, a munkahelyről vagy útközben a felhőn keresztül lehet leengedni a redőnyt, ehhez a relének internetkapcsolat kell.
A stabil Wi-Fi itt kulcskérdés. A redőnyrelék a falban, gyakran az ablak mellett vannak, ahol a jel gyengébb lehet. Ha több szobában akadozik a kapcsolat, érdemes a router elhelyezésén vagy egy hálózati bővítővel javítani, mielőtt a reléket hibáztatná. A Wi-Fi és a Bluetooth hatótávbeli és távoli elérésbeli különbségeit a Bluetooth és Wi-Fi okoszárak összevetése szemléletesen mutatja be, és ugyanez a logika érvényes a redőnyvezérlőkre is.
Automatizálás: hőség, napszak, biztonság
A Shelly vezérlés igazi haszna nem a telefonos gomb, hanem az, hogy a redőny magától mozog. Néhány bevált forgatókönyv:
- Nyári hővédelem: a napos oldali redőnyök délelőtt 10 körül részben leengednek, így a szoba kevésbé melegszik fel. Kisgyermekes családoknál ez a délutáni alváshoz is hasznos.
- Napszakhoz kötött mozgás: napkeltekor fel, naplementekor le, évszaktól függetlenül.
- Fényérzékelős vagy hőmérős vezérlés: a rendszer egy külső érzékelő jelére reagál, így a valós időjáráshoz igazodik.
- Távollét szimulálása: nyaralás alatt a redőnyök a megszokott időben mozognak, így a ház lakottnak tűnik.
- Csoportok: egy gombbal mozog az összes redőny, vagy csak az emelet, vagy csak a déli oldal.
Az ilyen forgatókönyvekhez a Shelly alkalmazás is elég, de aki több gyártó eszközeit kötné össze, annak az otthonautomatizálási központok adnak több szabadságot. A motoros redőny és az okosvezérlés budapesti lehetőségeit külön cikkben is összegyűjtöttük.
Biztonság és hibakeresés
A Shelly Shutter útmutatója arra is figyelmeztet, hogy gyermekek ne játsszanak a reléhez kötött kapcsolókkal, és a távvezérlő eszközöket tartsák távol tőlük. Automatizált redőnynél ez különösen fontos: ha a redőny menetrend szerint mozog, ne legyen az útjában virágláda, játék vagy nyitott ablakszárny.
Ha valami nem működik, ezek a leggyakoribb okok:
| Tünet | Valószínű ok | Mit tegyen |
|---|---|---|
| A relé nem jelenik meg az alkalmazásban | Gyenge Wi-Fi vagy hibás párosítás | Közelebbi hozzáférési pont, újrapárosítás |
| A redőny nem áll meg pontosan | Elmaradt vagy elavult kalibrálás | Kalibrálás újrafuttatása |
| Fordított irány | Felcserélt O1/O2 kimenet | Irány megfordítása az alkalmazásban |
| A redőny megáll félúton | Akadályérzékelés vagy motorvédelem | Akadály ellenőrzése, a motor pihentetése |
| Semmi nem reagál | Leoldott kismegszakító vagy motorhiba | Villanyszerelő, redőnyszerviz |
A Shelly 2.5 gyári visszaállítása a készülék Reset gombjának 10 másodperces nyomva tartásával történik, utána a relé újra párosítható. Ha a relé rendben van, de a redőny mégsem mozog, a hiba gyakran a motorban van. Ennek jeleit a motoros redőny hibáiról és a motorcseréről szóló cikkünkben foglaltuk össze.
A mi tapasztalatunk
A Shelly jó és népszerű eszköz, de ügyfeleinknél azt látjuk, hogy az okos redőny sikere ritkán a relén múlik. Sokkal többet számít, hogy a motor kétirányú, vezetékes típus-e, van-e nulla a kapcsolódobozban, elég mély-e a doboz, és erős-e a Wi-Fi az ablaknál. Ha ezek rendben vannak, a relé beépítése rövid munka. Ha nincsenek, a hibát utólag sokkal drágább megtalálni.
Ezért a felmérésnél nem csak a redőnyt nézzük meg, hanem a teljes láncot: a motort, a vezetékezést és azt, hogy a család mit vár a rendszertől. Van, akinek a telefonos vezérlés a cél, és van, akinek a magától dolgozó nyári hővédelem. A kettőhöz más beállítás kell.
Új redőnynél azt javasoljuk, hogy az okosvezérlés már a tervezéskor szerepeljen, így a motor, a vezérlés és a vezetékezés egymáshoz igazodik. A házilag végzett bekötésről külön írtunk: a házi redőnyszerelésről szóló cikkünkben elmondjuk, hol húzódik a határ.
— Topredőny
Okos redőny kulcsrakészen, Budapesten és környékén
Nálunk a motoros redőny és az okosvezérlés egy kézben van. Munkatársaink ingyenes helyszíni felmérésen nézik meg az ablakokat és a meglévő rendszert, és azonnali árajánlatot adnak, amely az anyagköltséget és a munkadíjat is tartalmazza, így nincs rejtett tétel. Budapesten és 50 km-es körzetében vállalunk szerelést.
Termékeinkre 5 év garanciát adunk, a beépítési határidők rövidek, választékunkban pedig a motoros és manuális redőnyök mellett okos otthon megoldások, zsalúziák és külső árnyékolók is szerepelnek. Ismerje meg professzionális telepítési szolgáltatásunkat, vagy nézze át teljes termékkínálatunkat.
Gyakran ismételt kérdések
Kell-e internet a Shelly redőnyvezérléshez?
Otthon, a helyi Wi-Fi-hálózaton a vezérlés internet nélkül is működik. Internet csak a távoli eléréshez kell, amikor nem a saját hálózatán van. A fali kapcsoló Wi-Fi nélkül is mozgatja a redőnyt.
Megvehető még a Shelly 2.5?
A gyártó már nem gyártja és nem forgalmazza, legfeljebb maradék készletből lehet hozzájutni. Új rendszerhez az újabb kétcsatornás reléket vagy a Shelly Shuttert érdemes választani. A meglévő 2.5-ös relék tovább használhatók.
Bármilyen motoros redőnyhöz jó a Shelly?
A vezetékes, kétirányú, kapcsolóval működő motorokhoz jó. A csak rádiós távirányítóval működő motoroknál általában nincs lehetőség a relé bekötésére. Ilyenkor a motorcsere vagy a gyári okosmegoldás jöhet szóba.
Miért nem áll meg pontosan a redőny a beállított százaléknál?
Leggyakrabban azért, mert a kalibrálás elmaradt, vagy a motor végállása utólag megváltozott. Futtassa újra a kalibrálást az alkalmazásban. Ha ezután is pontatlan, a motor végállását kell ellenőrizni.
Beköthetem én magam a Shelly relét?
A gyártói útmutató szerint a hálózatra kötést szakképzett villanyszerelőnek kell végeznie, feszültségmentes állapotban. A hibás bekötés áramütést, tüzet vagy a motor károsodását okozhatja. Ha bizonytalan, kérjen villanyszerelőt vagy redőnyszerelőt.
